Методы бестраншейного ремонта коллекторов

Коллекторы канализационных сетей после 20 лет эксплуатации требуют периодического осмотра и ремонта. Во многих городах РФ замена коллекторов не проводилась с 70-80-х годов – из-за критического износа регулярно из бюджета выделяются средства на частичную замену и перекладку труб. Но проблема не только в малоэффективном подходе к обновлению канализационных сетей, сколько в сложностях, которые возникают при традиционном траншейном ремонте. Необходимо вскрытие дорожного полотна с закрытием движения на отдельных участках городских улиц, разрушение ранее уложенных покрытий, обратная засыпка с асфальтированием (восстановлением плитки). Поэтому наиболее целесообразным в плане экономии времени и денег является бестраншейный ремонт коллекторов.

Когда требуется замена труб в коллекторе

При эксплуатации коллекторов в ходе плановых проверок определяется комплекс мер по восстановлению труб, если их состояние некритично. На практике же часто встречаются ситуации, когда восстановить участки трубопроводов уже невозможно, и необходимо полностью менять трубы:

  • Проломы, смещения и иные существенные деформации.
  • Нарушение герметизации, в том числе сварных швов, стыков.
  • Значительная коррозия.

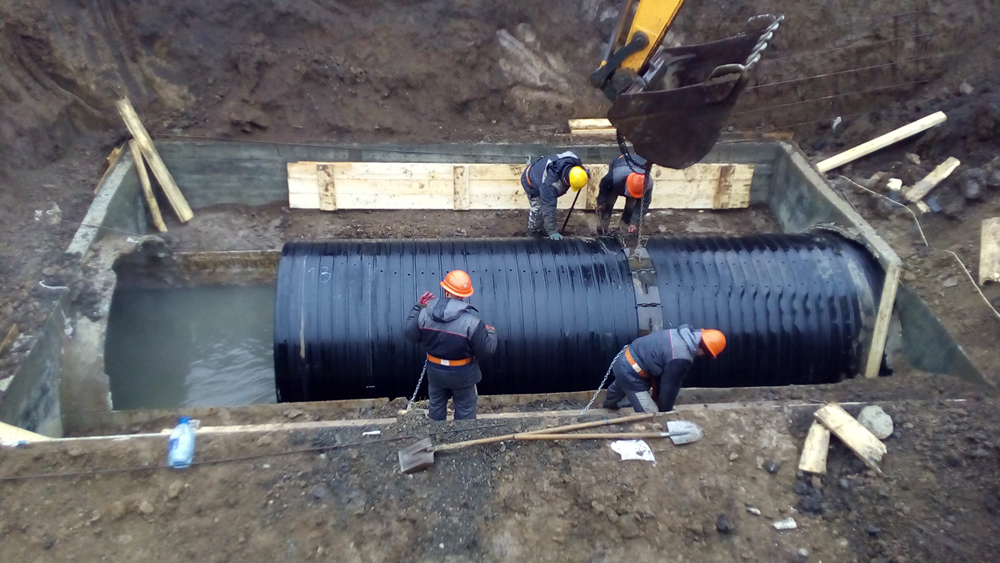

При аварийном состоянии коллектора замена труб канализации может выполняться несколькими способами. Классический траншейный ремонт подразумевает перекрытие ремонтируемого участка, рытье траншей, демонтаж старых труб и прокладка нового трубопровода. Если ремонтные работы планируются на длительный срок, то участок отсекается от системы, прокладывается обводной трубопровод, что также вызывает ряд проблем.

Бестраншейная технология подразумевает вскрытие коллектора вблизи ревизионных колодцев с минимумом земляных работ. Это более быстрый и эффективный способ ремонта аварийного коллектора.

Методы бестраншейного ремонта коллекторов

Санация – способ прокладки нового трубопровода через аварийные трубы. Условно можно разделить на следующие типы:

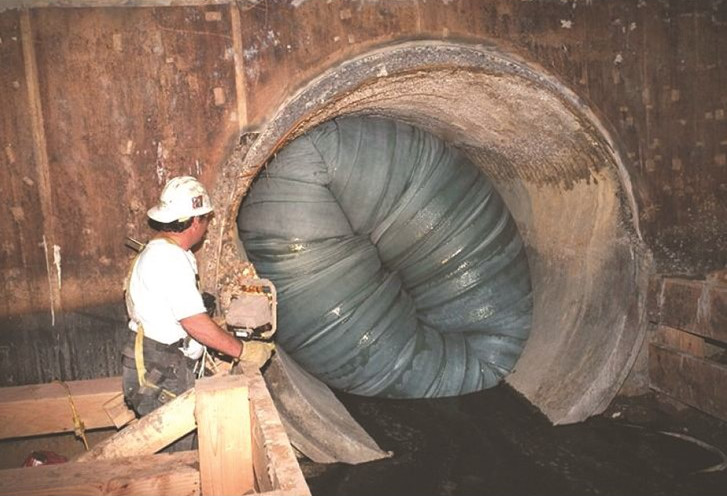

  • С применением полимерного рукава. Санирующий рукав, пропитанный специальными полимерами, вводят методом инверсии или протягивают по аварийному участку коллектора. Под действием давления и температуры рукав приобретает требуемую форму, плотно прилегает к стенкам старой канализационной трубы и затвердевает. После затвердевания способность трубопровода выдерживать нагрузки не изменяется, проходное сечение уменьшается незначительно.
  • По технологии «труба в трубе». В этом случае через старую трубу прокладывают новую полиэтиленовую. Работы проводят из котлована или стартового колодца. Здесь выделяют технологию «Свейдж-лайнинг» (протягивание предварительно сжатой ПЭ трубы в матрице с последующим восстановлением формы) и «Слип-лайнинг» (протягивание труб из ПВД с измененной формой).
  • Санация с разрушением старой трубы. Отдельный метод бестраншейного ремонта, когда одновременно с деформацией старого трубопровода вытесняющим пневмоотбойником проводят новые канализационные трубы. Диаметр нового трубопровода будет таким же или больше, чем старого.

Преимущества бестраншейных методов

Среди основных преимуществ бестраншейного ремонта коллекторов следует отметить следующие:

  • Отсутствие масштабных земляных работ. Не требуется рытье траншей и связанных с этим проблем (разрушение дорожного покрытие, перекрытие улиц для движения и пр.). Работы выполняются через небольшие котлованы с минимальной выемкой грунта.
  • Удобство монтажных работ. Капитальный ремонт коллектора с прокладкой полиэтиленовых труб по технологии «труба в трубе» можно выполнить без санируемого участка канализационной системы. В зависимости от технологии возможна замена трубопроводов длиной вплоть до 600 м.
  • Отсутствие гидравлического сопротивления. Новые полиэтиленовые трубы при прокладке без разрушения старого трубопровода будут иметь меньший диаметр, но разница нивелируется за счет гладкой внутренней поверхности, отсутствия гидравлического сопротивления.
  • Сохранение несущей способности. Трубы для бестраншейной технологии ремонта подбираются с учетом требований к жесткости, прочности. Восстановленный подземный трубопровод будет выдерживать давление грунта на проектной глубине залегания.
  • Защита окружающей среды. При прокладке по технологии «труба в трубе» межтрубное пространство заполняют тампонажным раствором, стыки надежно герметизируются – исключается попадание стоков в грунт.

Еще один плюс – длительный срок службы армированных стекловолоконных рукавов и полиэтиленовых труб, которые прослужат не менее 50 лет. Эти материалы отличается стойкостью к абразивному воздействию, микробиологическим загрязнениям, химическим веществам.

Этапы бестраншейного ремонта коллекторов

Ремонт коллектора выполняется в несколько этапов:

1

Обследование. Выполняется телеинспекция с использованием видеоаппаратуры. При значительных загрязнениях необходима предварительная прочистка. Оценивается общее состояние трубопровода, мест стыковки труб. По результатам обследования составляется отчет с рекомендуемыми мероприятиями.

2

Подготовка проектной документации. Проект составляется по упрощенной схеме, поскольку при бестраншейном ремонте не предусматривается изменение конфигурации, расположения коллектора.

3

Строительно-монтажные работы. Организация стартового и приемного коллектора в установленных местах. Прочистка санируемого участка трубопровода, калибровка трассы и прокладка новой трубы или иной способ санации. Тампонирование пространства между трубами, если сохраняется старый трубопровод.

По завершении ремонтных работ коллектор вводят в эксплуатацию и подписывают приемо-сдаточную документацию.
