Метод протаскивания с разрушением

Компания «СТИС» предлагает услугу прокладки трубопровода методом разрушения. Этот бестраншейный способ позволяет проложить новые трубы внутри существующих. Метод используется, когда требуется провести ремонт водопровода, канализации.

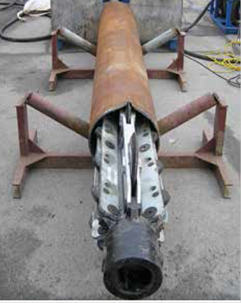

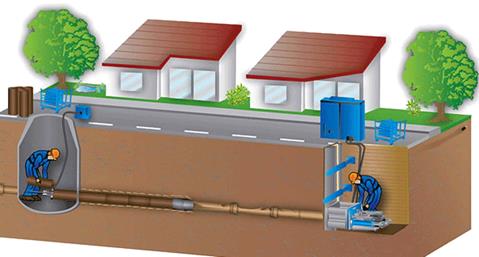

Для замены коммуникаций потребуются два котлована. Они располагаются в точках начала и конца участка, по которому будет проходить трубопровод. Для проведения работ потребуется силовая машина, гидростанция, которая запускает её в работу, тяговые штанги, вспомогательное оборудование. В уже существующие коммуникации вставляются тяговые штанги. К ним крепится разрушающее устройство. Гидравлическая сила тяги разрушает стоящие трубы, протаскивая одновременно новые.

Преимущества и недостатки технологии

К преимуществам замены трубопровода методом разрушения можно отнести:

  • Производительность. За одну рабочую смену возможна прокладка до 100 м труб.
  • Возможность прокладки трубопровода большего диаметра, чем существующий. Это позволит увеличить пропускную способность водопровода или канализации.
  • Допускается монтаж труб, произведенных из любых материалов.
  • Возможность замены старых коммуникаций даже на участках с нестабильным грунтом.
  • Не требуется проведения значительных земляных работ. Это важно в городских условиях: когда трубы проложены под автодорогами, нет необходимости их перекрывать на время проведения работ по восстановлению коммуникаций. Если они проходят под газонами, не придётся портить зеленые насаждения, ландшафтный дизайн участка.
  • Бестраншейный метод восстановления коммуникаций не наносит вреда окружающей среде.

Недостатков у этого способа ремонта инженерных сетей немного:

  • Допустимые для замены диаметры труб – 100–600 мм.
  • Максимальная длина участка, на котором проводится санация – 300 м.
  • Максимальный угол поворота траншеи – 6° через 6 м.

Последовательность прокладки труб методом разрушения

Работы по монтажу нового трубопровода проводятся в несколько этапов:

  1. Обследование старого трубопровода. Специалисты ищут проблемные места, выясняют, есть ли сужения.
  2. Удаление отложений с внутренней поверхности труб. Для этого используются специальные скребки.
  3. Сваривание труб в плети.
  4. Протяжка плетей в реконструируемый трубопровод.
  5. Проведение телеинспекции. На этом этапе выясняется, насколько хорошо очищена внутренняя поверхность труб.
  6. Установка фасонных частей на концах ремонтируемого водопровода или канализационной сети. Это необходимо, чтобы соединить его с трубами.
  7. Проверка нового трубопровода на герметичность.

Оборудование для бестраншейной замены трубопровода с разрушением

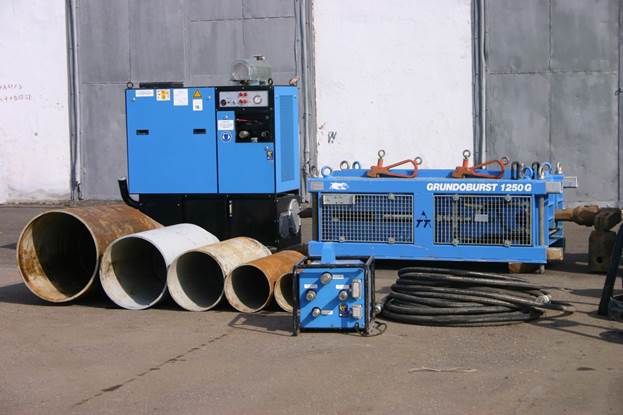

Наша компания при восстановлении трубопроводов методом разрушения использует установку GRUNDOBURST 1250G. С её помощью можно ремонтировать инженерные коммуникации, для создания которых использовали трубы из чугуна, керамики, железобетона, стеклопластика, асбестоцемента. Комплект установки GRUNDOBURST 1250G включает:

  • тяговый лафет 2500G с силой тяги 250 бар, силой проталкивания 105 тн;
  • упорную раму для разрушения старых труб;
  • гидростанцию ТТ-В250 мощностью 127 кВт и производительностью 420 л/мин;
  • тяговые штанги длиной 2,2 м, диаметром 140 мм;
  • комплект расширителей с разными диаметрами;
  • роликовые ножи;
  • тяговые конусы;
  • гибкие штанги;
  • захват для труб ПНД.
