Метод протаскивания "Труба в трубе"

Технология предусматривает восстановление самотечных канализационных коллекторов с помощью модулей спиральновитых труб, при сборке которых образуется новый полиэтиленовый трубопровод внутри существующего.

Работы проводятся без остановки потока, что существенно снижает стоимость работ, поскольку исключаются затраты на перекачку стоков. Требуется минимальный объем земляных работ.

Для восстановления участка длиной 150 м требуется один стартовый котлован и один приемный, в качестве которого может использоваться существующая смотровая камера.

Скорость монтажа достигает 60-90 погонных метров в день при условии круглосуточного режима работы. Прочность и герметичность восстановленного участка обуславливается не только надежным резьбовым соединением модулей спиральновитых труб, но и бетонной оболочкой, образующейся при заполнении пространства между стенками старой и новой трубы тампонажным раствором.

Несмотря на снижение живого сечения, пропускная способность коллектора меняется незначительно, поскольку поверхность новой полиэтиленовой трубы обладает низкой шероховатостью, не подвержена обрастаниям в процессе эксплуатации.

Описание метода

1

Разработка стартового котлована размером 9х4 м методом шахтной проходки с креплением стенок металлическими рамами.

2

Устройство бетонной площадки с бортами в стартовом котловане, вырезка рабочего окна на существующем трубопроводе.

3

Демонтаж плит перекрытия камер и установка блочной системы для протяжки троса в приемной камере и стартовом котловане.

4

Далее производится протяжка рабочего троса внутри трубопровода от стартового котлована до приемной камеры.

5

Прочистка коллектора с помощью скребковых снарядов. При необходимости промывка каналопромывочной машиной. Восстанавливается проходное сечение.

6

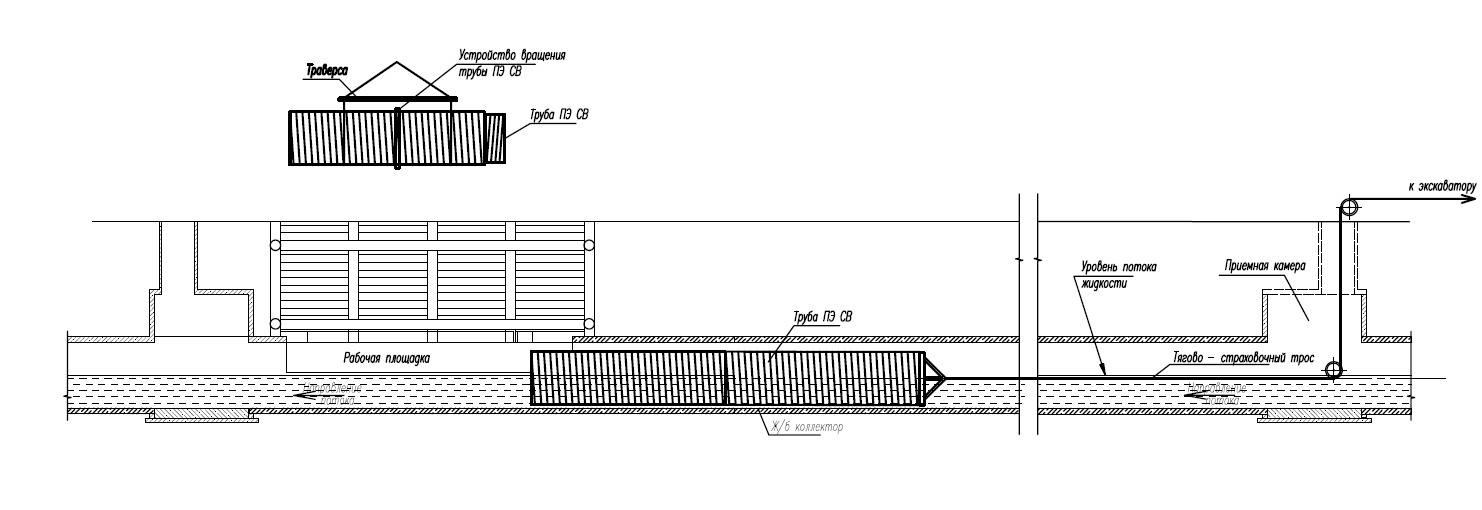

Монтаж спиральновитой трубы за счет последовательного скручивания и протаскивания по длине участка полиэтиленовых модулей спиральновитых труб.

Метод протаскивания Метод протаскивания
7

После протяжки производится устройство тампонажных заглушек на концах восстанавливаемого трубопровода.

8

Через нагнетательные трубы заглушек при помощи бетононасоса в межтрубное пространство закачивается тампонажный раствор.

9

В конце производится восстановление рабочих камер, засыпка котлованов и трубопровод сдается в работу.

Метод протаскивания
Метод позволяет восстановить трубопроводы диаметрами от 400 до 3000 мм.
