Санация дюкерных переходов

Восстановление трубопроводов водоснабжения и водоотведения, проходящих под водными преградами (дюкерных переходов) рукавным покрытием СОТ-У

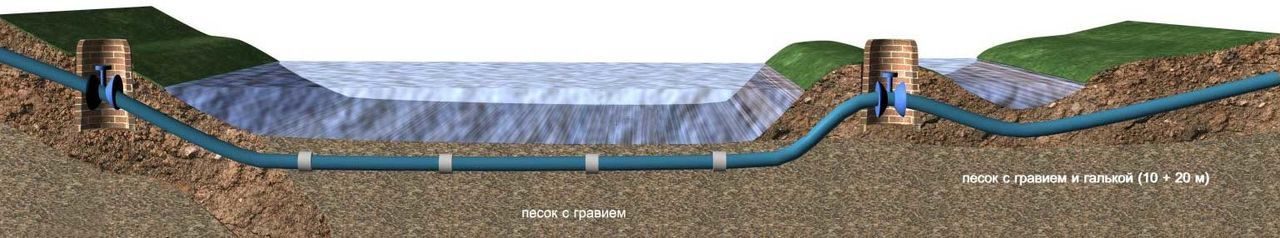

Часть трубопровода, которая проходит через водное препятствие – реку, овраг, канал, а также пересекает подземные сооружения, может быть проложена в виде дюкера – изогнутого горизонтального участка трубы, минующего препятствие по дну водоема или ниже. Дюкерные трубы – это система, работающая под напором, не позволяющим проводить осмотр.

Санация дюкерных переходов

Применяется технология, предусматривающая введение в трубу рукавного покрытия с последующей термообработкой. Этот метод позволяет восстанавливать работоспособность трубопроводов диаметром от 200 до 1600 мм с рабочим давлением до 16 кгс/см2, имеющих сквозные повреждения и частичные разрушения труб, а также защитить их от коррозии и абразивного износа. Наличие стандартных отводов не является препятствием для применения технологии, рукавное покрытие, выворачиваясь, проходит углы поворотов.

При ремонте трубопроводов методом рукавного покрытия СОТ-У образуется система «труба в трубе», при которой внутри дюкера формируется полимерная труба с толщиной стенки от 4 до 20 мм (в зависимости от диаметра, рабочего давления и других факторов), плотно прижатая к стенкам основной трубы. Рукавное покрытие является самостоятельной конструкцией и не требует адгезии к внутренней поверхности.

Работы по восстановлению дюкерных переходов рукавным покрытием СОТ-У производятся без опорожнения трубопроводов, что исключает их всплытие.

Во время санации не требуется проведение земляных работ при наличии на ремонтируемом участке колодцев или камер, при их отсутствии производятся минимальные раскопки.

Размер котлована зависит от типа грунта, для производства работ нам достаточно котлована 3х3 метра и технологического выреза в дюкере не менее 1,5 диаметров трубопровода.

Описание метода

1

При восстановлении дюкерных переходов, участок, подлежащий очистке и санации, выводится из эксплуатации и демонтируется запорная арматура.

2

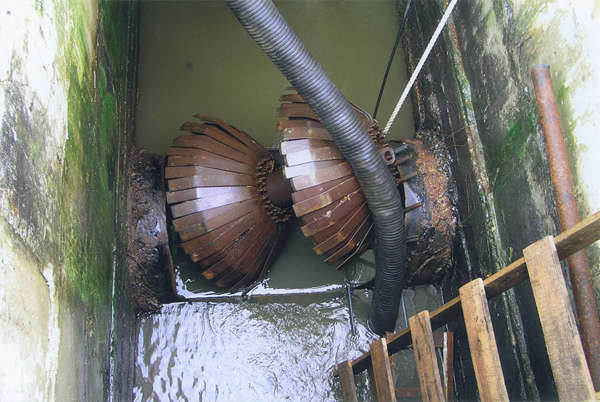

Перед санацией производится очистка внутренней поверхности трубопровода при помощи очистных снарядов. Качество очистки контролируется по состоянию специального очистного поршня.

Санация дюкерных переходов
3

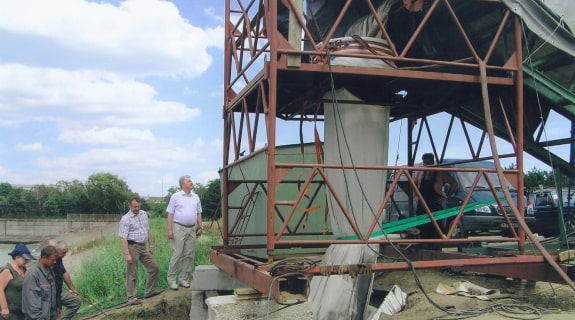

Следующий этап - пропитка и ввод полимерного рукава. Сухой рукав пропитывается специальной клеевой композицией и доставляется к месту проведения работ. Ввод осуществляется через монтажную вышку методом выворота под давлением гидростатического столба воды. По мере продвижения внутри дюкера происходит постепенное вытеснение воды рукавом. Таким образом, трубопровод находится в постоянно заполненном состоянии, что исключает его всплытие.

Санация дюкерных переходов

Рукав представляет собой многослойную эластичную оболочку, состоящую из комбинации трех типов слоев:

  1. Герметизирующий слой – для исключения вымывания связующего и попадания воды в клеевую композицию.
  2. Удерживающий слой – для впитывания и удержания полимерного вязкопластичного материала.
  3. Упрочняющий слой – принимает на себя растягивающие нагрузки во время выворота и выполняет функции продольной и поперечной арматуры во время эксплуатации.
Рукав санирующий «СОТ-У» для трубопроводов изготавливается в соответствии с техническими условиями ТУ 2256-004-71185411-2013, работы по восстановлению трубопроводов производятся в соответствии с технологическим регламентом ТР 2256-005-71185411-2013.
4

Затем за счёт циркуляции горячей воды производится прогрев рукава, в результате чего он отвердевает и получается полимерная труба. Она становится несущей и способна самостоятельно выдерживать внешние нагрузки.

5

После прогрева обрезаются технологические концы рукава, производится герметизация межтрубного пространства.

6

В конце устанавливается запорная арматура и трубопровод готов к использованию.

Оптимальная длина санируемого трубопровода рукавным покрытием СОТ-У до 300 п.м. в зависимости от диаметра. Возможно проведение работ на дюкерных переходах большей длины. Время полного комплекса работ по восстановлению одного участка составляет 7 – 10 дней.
