Бестраншейный ремонт напорных трубопроводов

Восстановление напорных трубопроводов рукавным покрытием СОТ-У

Применяется технология, предусматривающая введение в трубу рукавного покрытия с последующей термообработкой. Этот метод позволяет восстанавливать работоспособность трубопроводов диаметром от 100 до 1600 мм с максимальным рабочим давлением 1.6 МПа и более (по требованию), имеющих сквозные повреждения и частичные разрушения труб, а также защитить их от коррозии и абразивного износа.

Поперечное сечение труб может быть круглым, прямоугольным, эллипсоидным или любым другим. Наличие стандартных отводов не является препятствием для применения технологии: рукавное покрытие, выворачиваясь, проходит углы поворотов без вскрытия.

Бестраншейный ремонт напорных трубопроводов

При ремонте методом рукавного покрытия СОТ-У образуется система «труба в трубе», при которой внутри трубопровода формируется полимерная труба с толщиной стенки от 4 до 20 мм (в зависимости от диаметра, рабочего давления и других факторов), плотно прижатая к стенкам основной трубы. Рукавное покрытие является самостоятельной конструкцией и не требует адгезии к внутренней поверхности.

Работы по восстановлению трубопроводов рукавным покрытием СОТ-У производятся без земляных работ при наличии на ремонтируемом участке колодцев или камер, при их отсутствии производятся минимальные раскопки.

Размер котлована зависит от типа грунта, для производства работ нам достаточно котлована 3х3 метра и технологического выреза не менее 1,5 диаметров трубопровода.

Описание метода

1

При восстановлении напорных трубопроводов участок, подлежащий очистке и санации, выводится из эксплуатации и демонтируется запорная арматура.

2

Перед санацией производится очистка внутренней поверхности трубопровода.

3

Далее производится телевизионное обследование результатов очистки и технического состояния трубопровода робототехническим комплексом.

4

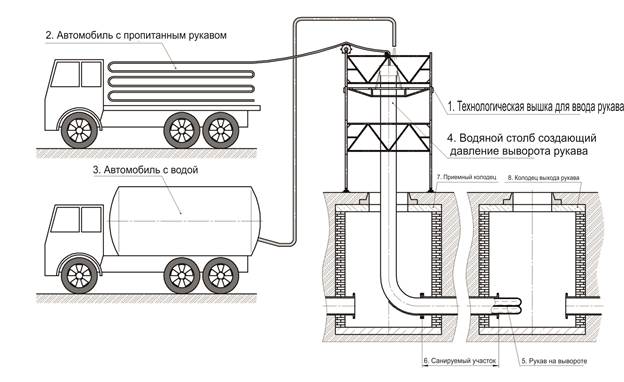

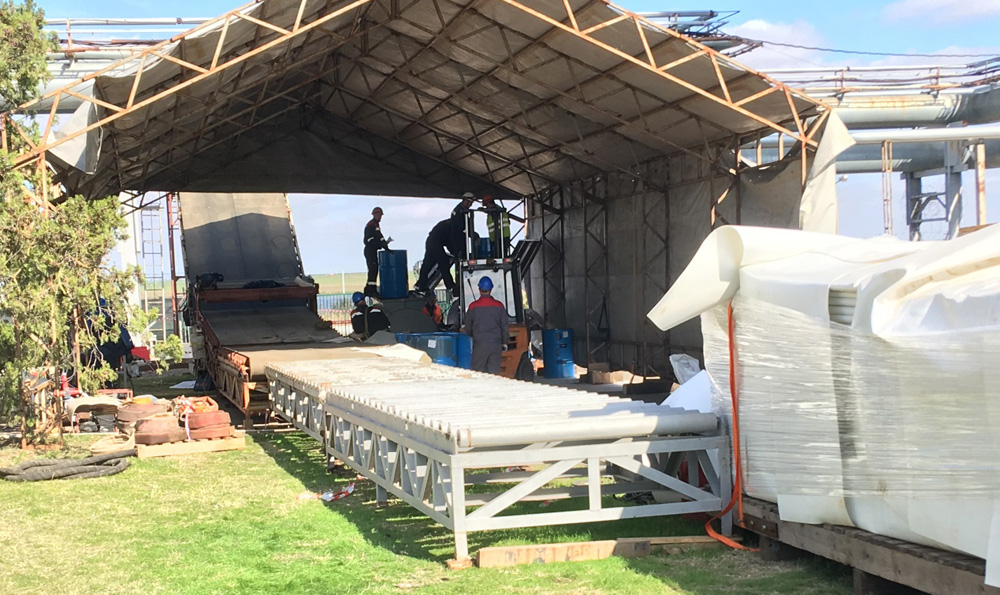

Сухой рукав пропитывается специальной клеевой композицией и доставляется к месту проведения работ. Ввод рукава осуществляется через монтажную вышку методом выворота под давлением гидростатического столба воды.

Бестраншейный ремонт напорных трубопроводов

Рукав представляет собой многослойную эластичную оболочку, состоящую из комбинации трех типов слоев:

  1. Герметизирующий слой – для исключения вымывания связующего и попадания воды в клеевую композицию.
  2. Удерживающий слой – для впитывания и удержания полимерного вязкопластичного материала.
  3. Упрочняющий слой – принимает на себя растягивающие нагрузки во время выворота и выполняет функции продольной и поперечной арматуры во время эксплуатации.
Рукав санирующий «СОТ-У» для трубопроводов изготавливается в соответствии с техническими условиями ТУ 2256-004-71185411-2013, работы по восстановлению трубопроводов производятся в соответствии с технологическим регламентом ТР 2256-005-71185411-2013.
5

Затем за счёт циркуляции горячей воды производится прогрев рукава, в результате чего он отвердевает и получается полимерная труба. Она становится несущей и способна самостоятельно выдерживать рабочее давление до 16 кгс/см2.

6

После прогрева обрезаются технологические концы рукава, устанавливаются герметизирующие пакеры и производится телевизионная съёмка робототехническим комплексом внутренней поверхности трубопровода с записью на цифровой носитель информации, что подтверждает качество выполненных работ.

7

В конце устанавливается запорная арматура и трубопровод готов к использованию.

Санированный рукавом трубопровод обеспечивает надежную герметичность в зонах подвижки грунтов, так как упругая конструкция сохраняет свои свойства при деформации трубы или даже при ее разрыве.

Бестраншейный ремонт напорных трубопроводов

Оптимальная длина санируемого трубопровода рукавным покрытием СОТ-У - до 300 пог.м в зависимости от диаметра. Время полного комплекса работ по восстановлению одного участка составляет 7 – 10 дней.

На рукав санирующий для трубопроводов марки СОТ-У имеется в наличии Свидетельство о государственной регистрации № RU.76.01.07.013.Е.000066.08.14 от 06.08.2014г., выданное Управлением Роспотребнадзора по Ярославской области, разрешающее применение на трубопроводах хозяйственно-питьевого водоснабжения.
