Бестраншейный ремонт теплотрасс

Восстановление теплотрасс рукавным покрытием СОТ-У-Т

Применяется технология, предусматривающая введение в трубу рукавного покрытия с последующей термообработкой. Эта технология позволяет восстанавливать работоспособность трубопроводов теплотрасс диаметром от 200 до 600 мм с рабочим давлением до 16 кгс/см2, с температурой теплоносителя до 160°С имеющих сквозные повреждения и частичные разрушения труб, а также защитить их от коррозии и абразивного износа.

Бестраншейный ремонт теплотрасс

При ремонте теплотрасс методом рукавного покрытия СОТ-У-Т образуется система «труба в трубе», при которой внутри трубопровода формируется полимерная труба с толщиной стенки от 4 до 20 мм (в зависимости от диаметра, рабочего давления и других факторов), плотно прижатая к стенкам основной трубы. Рукавное покрытие является самостоятельной конструкцией и не требует адгезии к внутренней поверхности.

Работы по восстановлению теплотрасс рукавным покрытием СОТ-У-Т могут быть выполнены через существующие тепловые камеры при условии демонтажа плит перекрытия, при их отсутствии производятся минимальные раскопки.

Размер котлована зависит от типа грунта, для производства работ нам достаточно котлована 3х3 метра и технологического выреза не менее 1,5 диаметров трубопровода.

Описание метода

1

При восстановлении теплотрасс участок, подлежащий очистке и санации, выводится из эксплуатации и демонтируется запорная арматура.

2

Перед санацией производится очистка внутренней поверхности трубопровода.

3

Далее производится телевизионное обследование результатов очистки и технического состояния теплотрассы робототехническим комплексом.

4

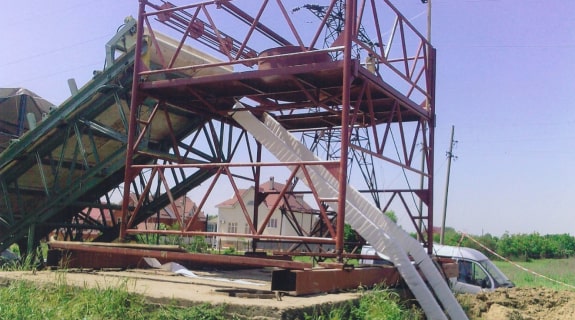

Сухой рукав пропитывается специальной клеевой композицией и доставляется к месту проведения работ. Ввод рукава осуществляется через монтажную вышку методом выворота под давлением гидростатического столба воды.

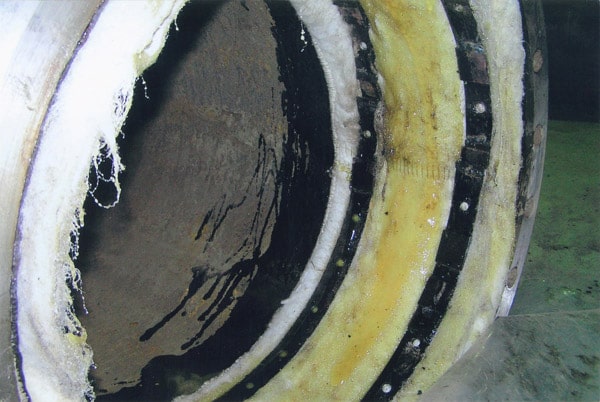

Рукав представляет собой многослойную эластичную оболочку, состоящую из комбинации трех типов слоев:

  1. Герметизирующий слой – для исключения вымывания связующего и попадания воды в клеевую композицию.
  2. Удерживающий слой – для впитывания и удержания полимерного вязкопластичного материала.
  3. Упрочняющий слой – принимает на себя растягивающие нагрузки во время выворота и выполняет функции продольной и поперечной арматуры во время эксплуатации.
Рукав санирующий «СОТ-У-Т» для трубопроводов изготавливается в соответствии с техническими условиями ТУ 2256-014-63135830-2014, работы по восстановлению трубопроводов производятся в соответствии с технологическим регламентом ТР 2256-005-71185411-2013.
Бестраншейный ремонт теплотрасс
5

Затем за счёт циркуляции горячей воды производится прогрев рукава, в результате чего он отвердевает и получается полимерная труба. Она становится несущей и способна самостоятельно выдерживать рабочее давление до 16 кгс/см2.

6

После прогрева обрезаются технологические концы рукава, устанавливаются герметизирующие пакеры и производится телевизионная съёмка робототехническим комплексом внутренней поверхности трубопровода с записью на цифровой носитель информации, что подтверждает качество выполненных работ.

7

В конце устанавливается запорная арматура и трубопровод готов к использованию.

Бестраншейный ремонт теплотрасс Бестраншейный ремонт теплотрасс

Санированный рукавом трубопровод обеспечивает надежную герметичность в зонах подвижки грунтов, так как упругая конструкция сохраняет свои свойства при деформации трубы или даже при ее разрыве.

На рукав санирующий СОТ-У-Т имеется Сертификат соответствия № 00961 Системы Сертификации Топливно-Энергетического Комплекса, Экспертное заключение № 947 "Центра гигиены и эпидемиологии в Владимирской области", разрешающее применение на внутренней поверхности трубопроводов горячего (до 160°С) и хозяйственно-питьевого водоснабжения.
